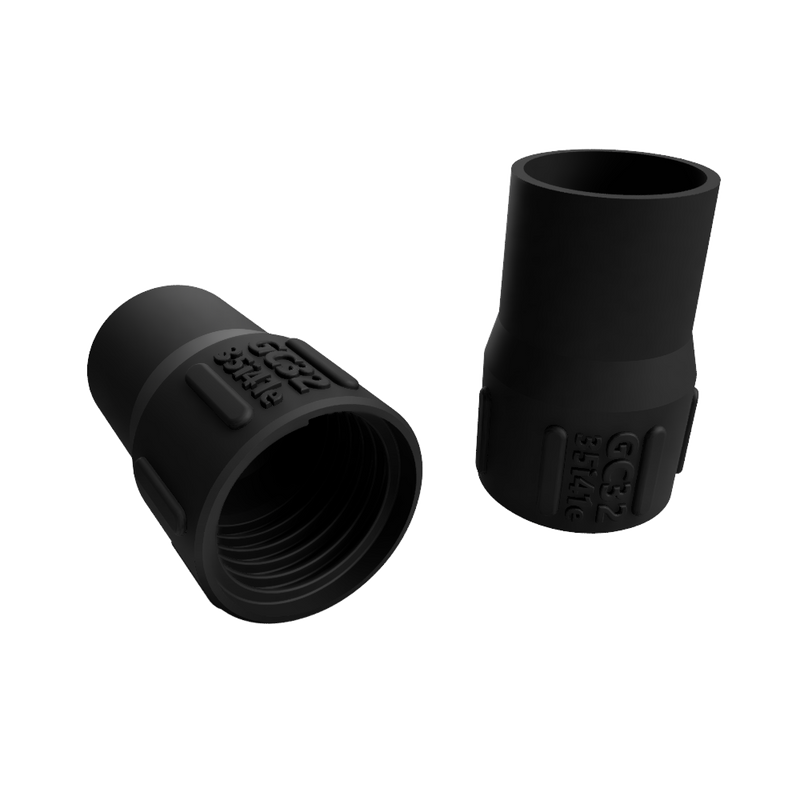

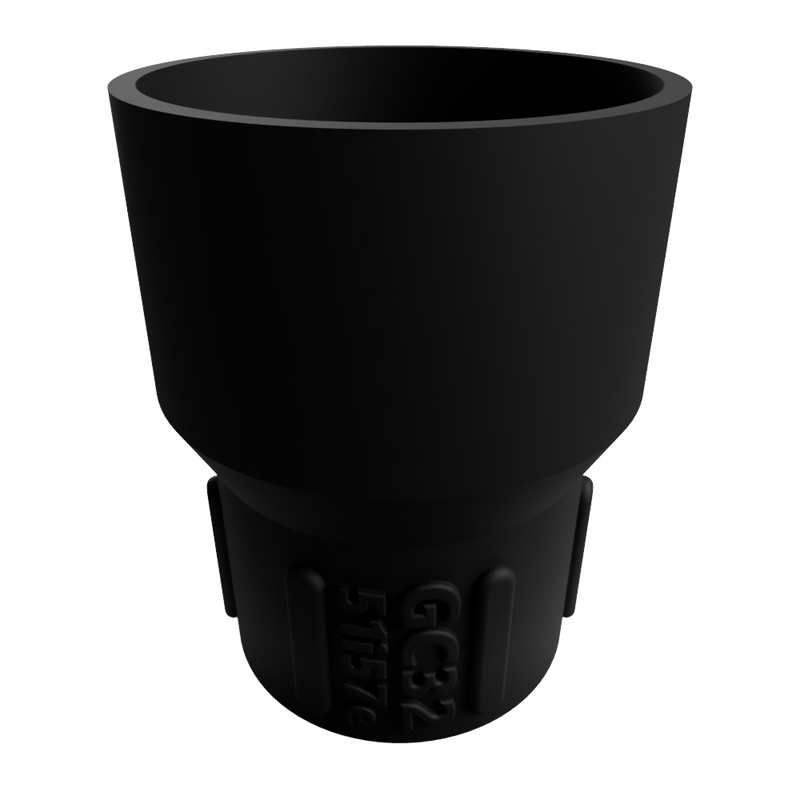

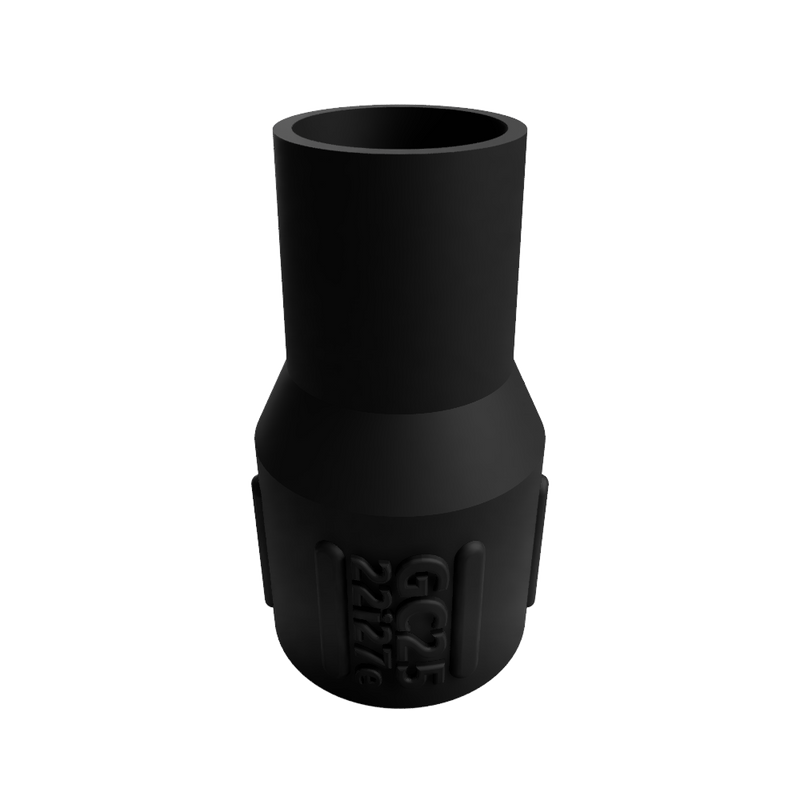

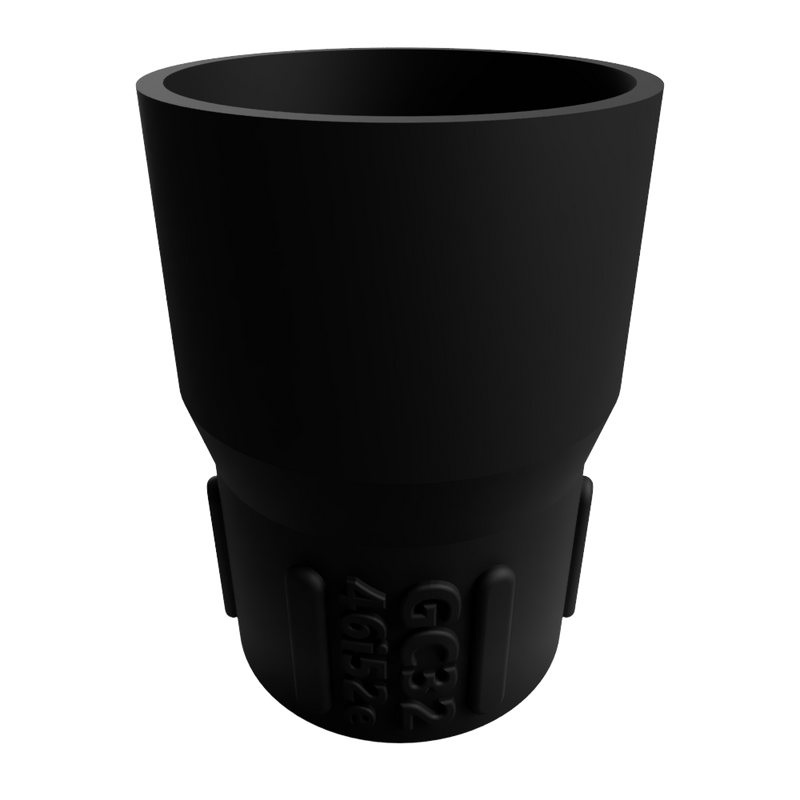

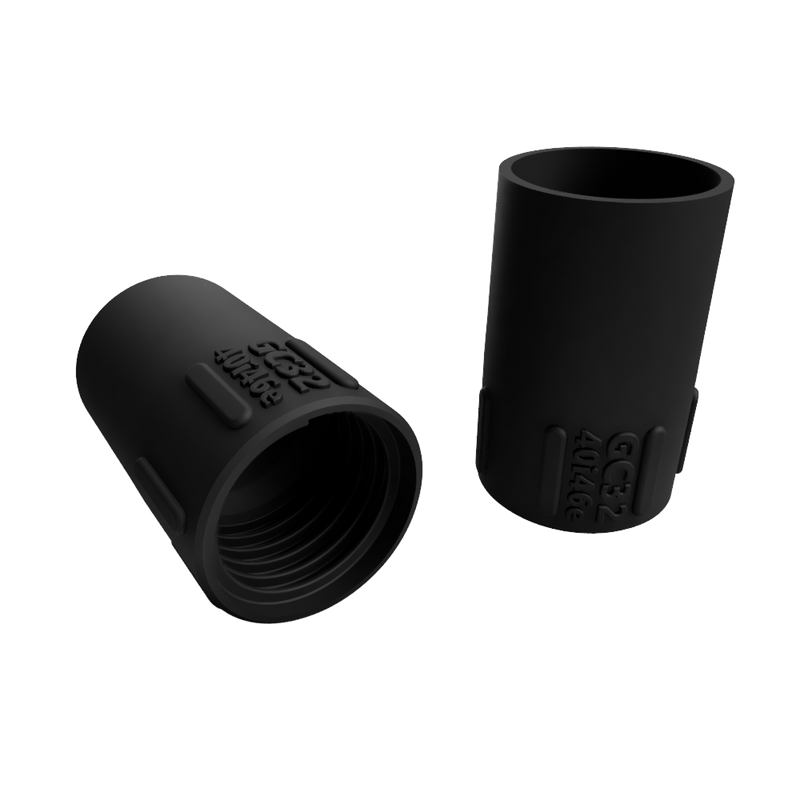

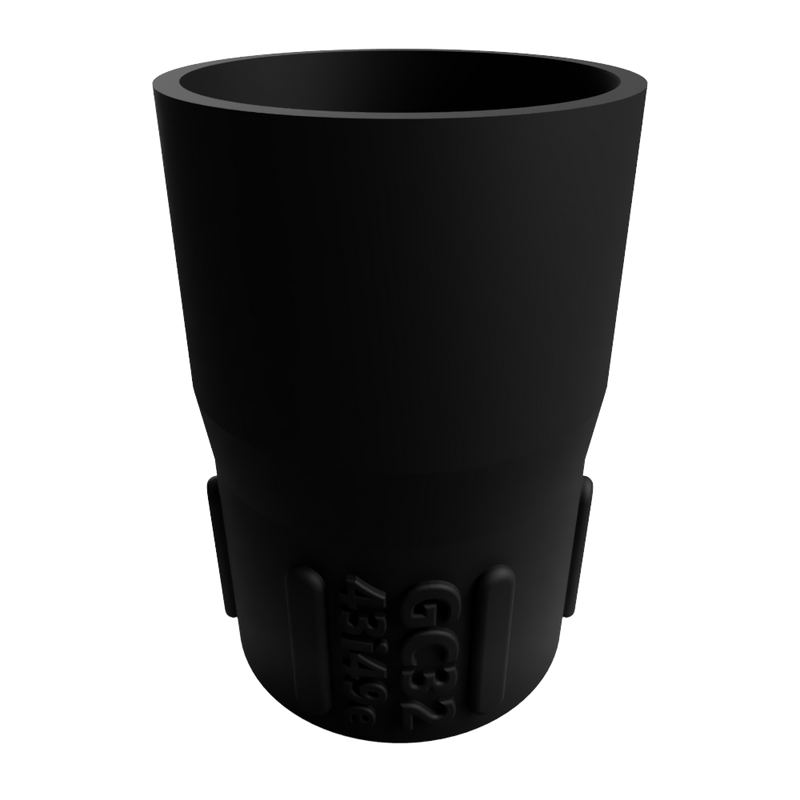

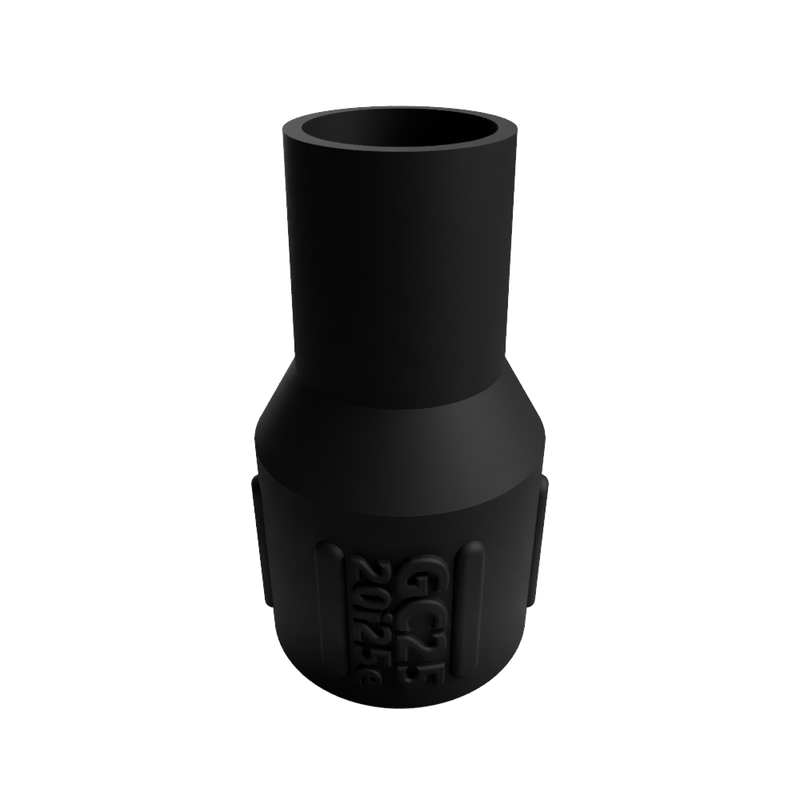

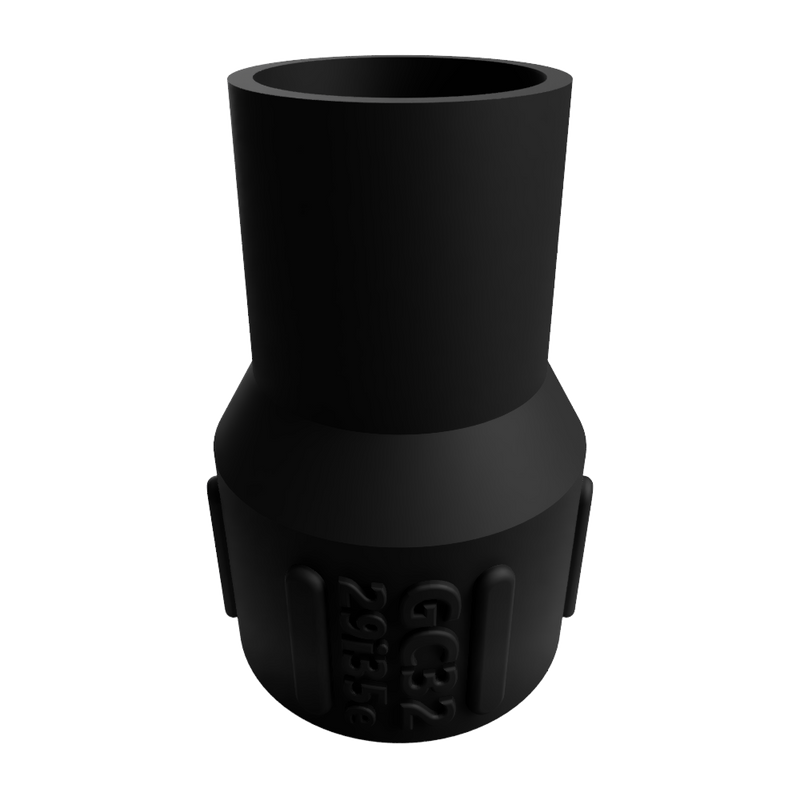

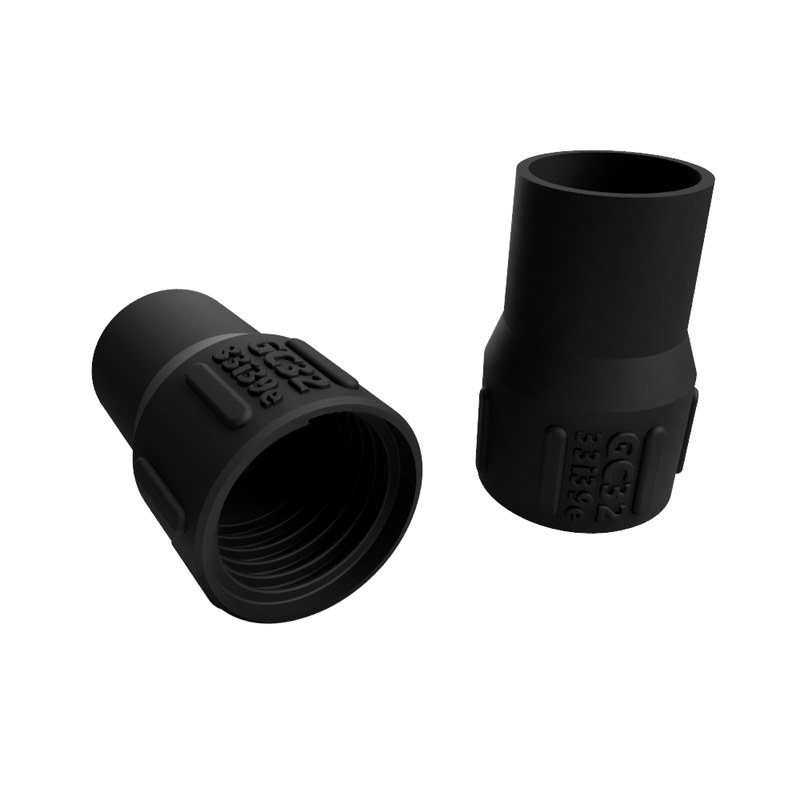

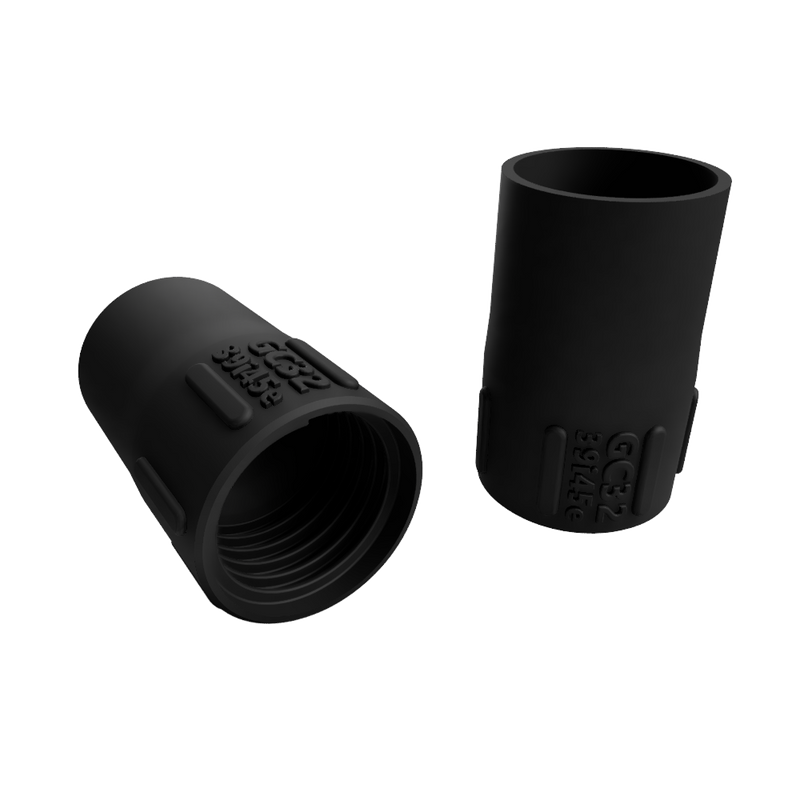

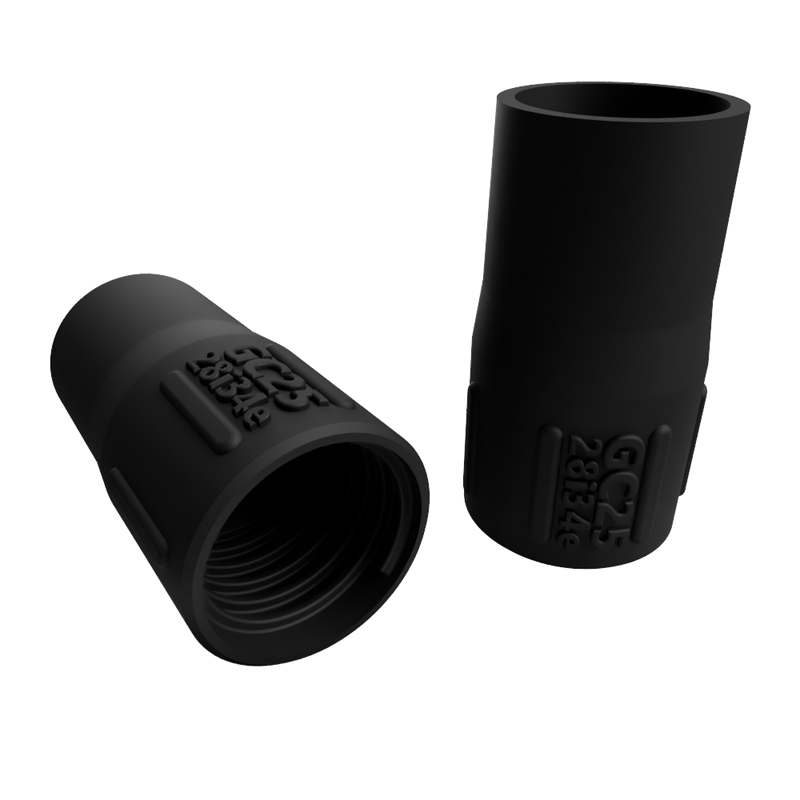

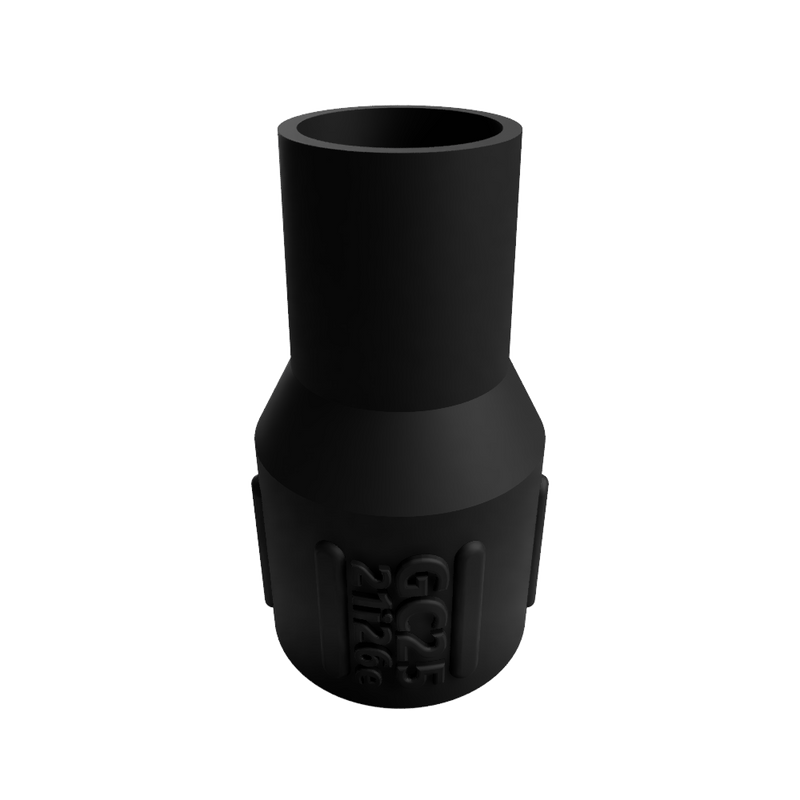

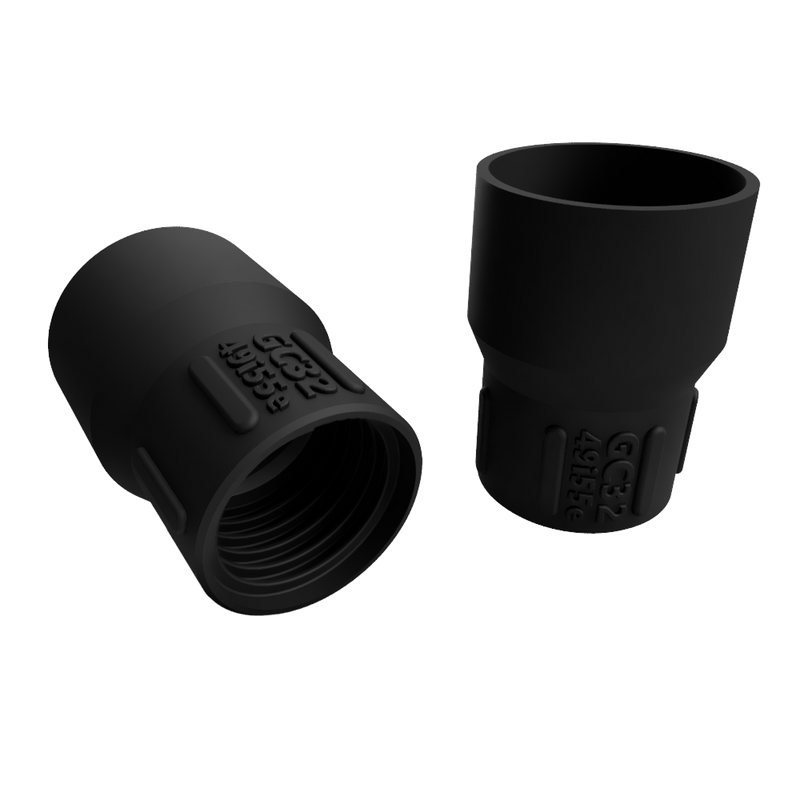

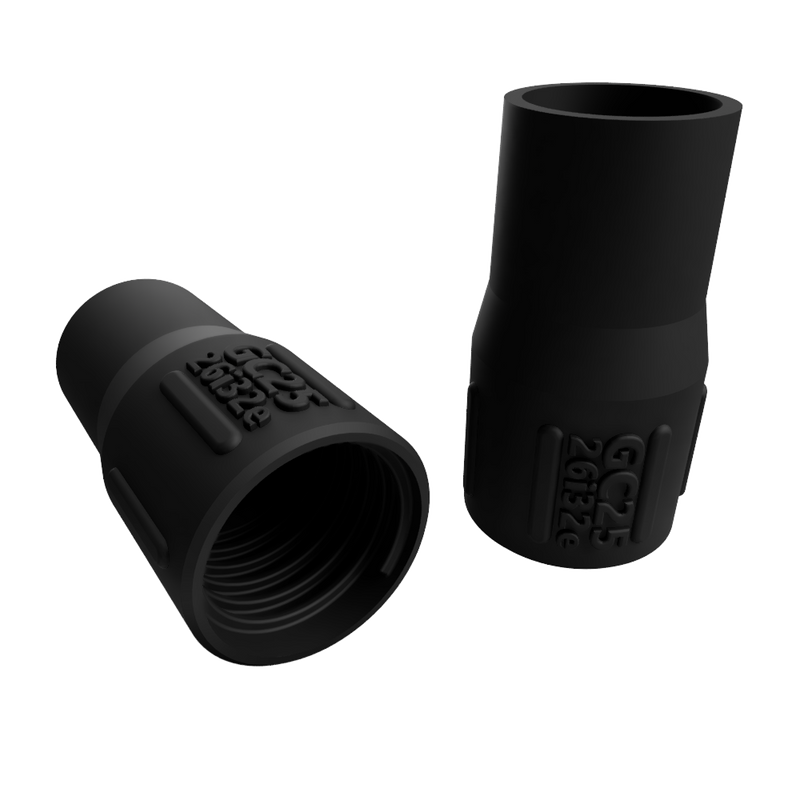

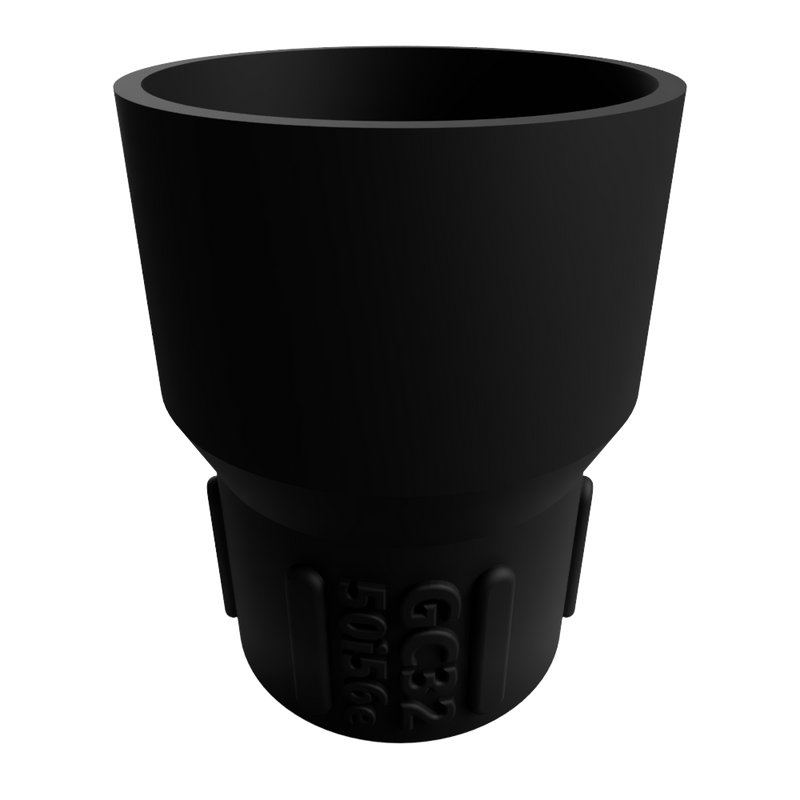

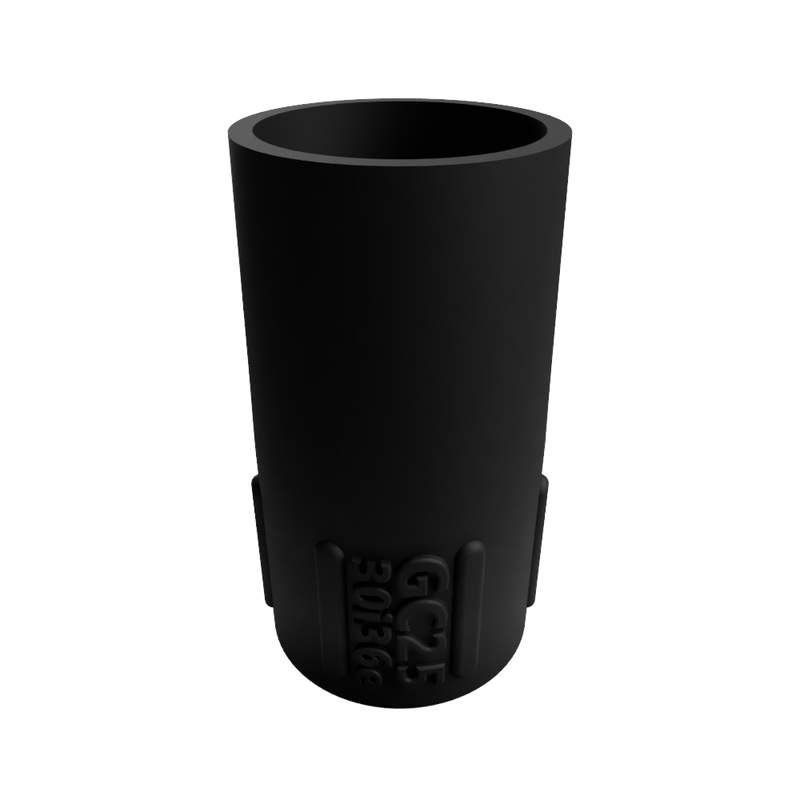

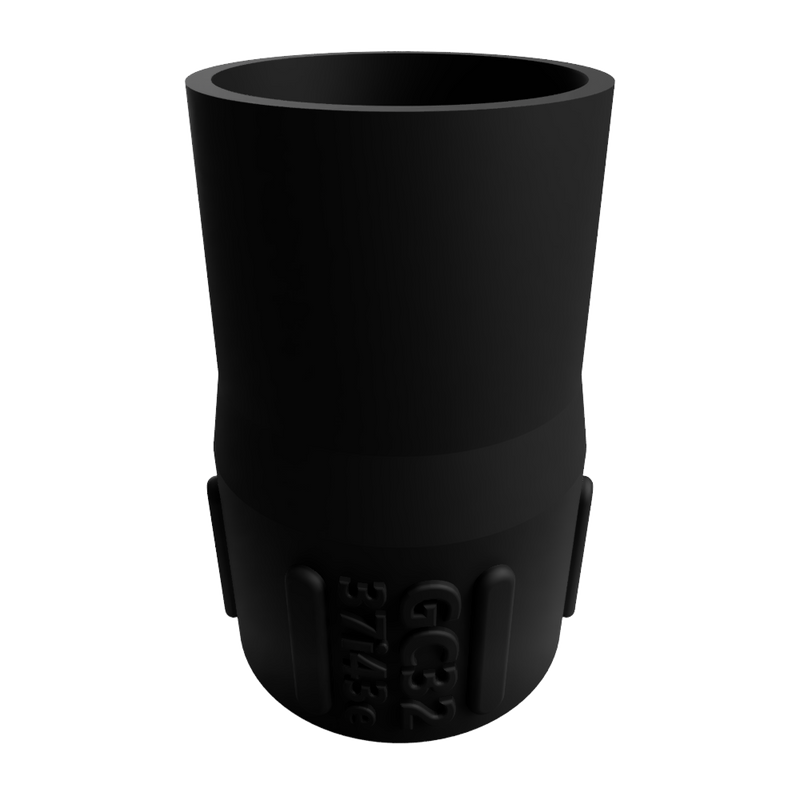

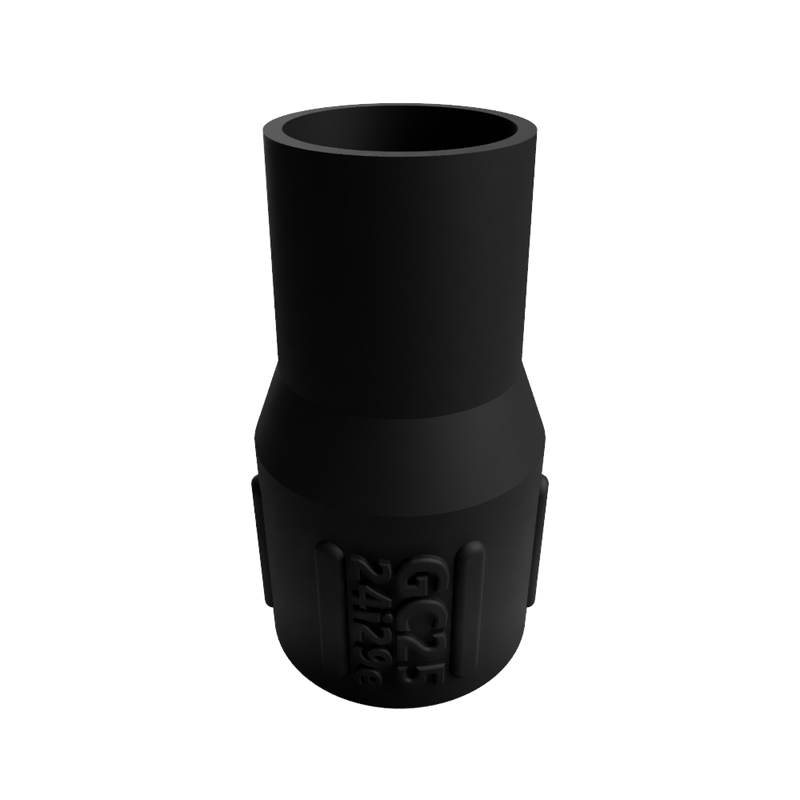

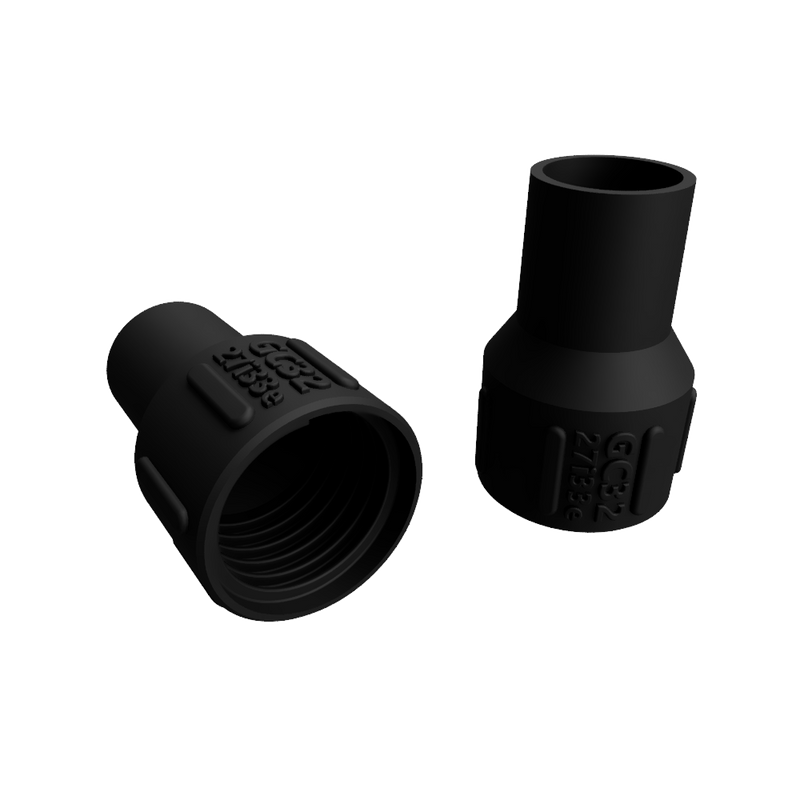

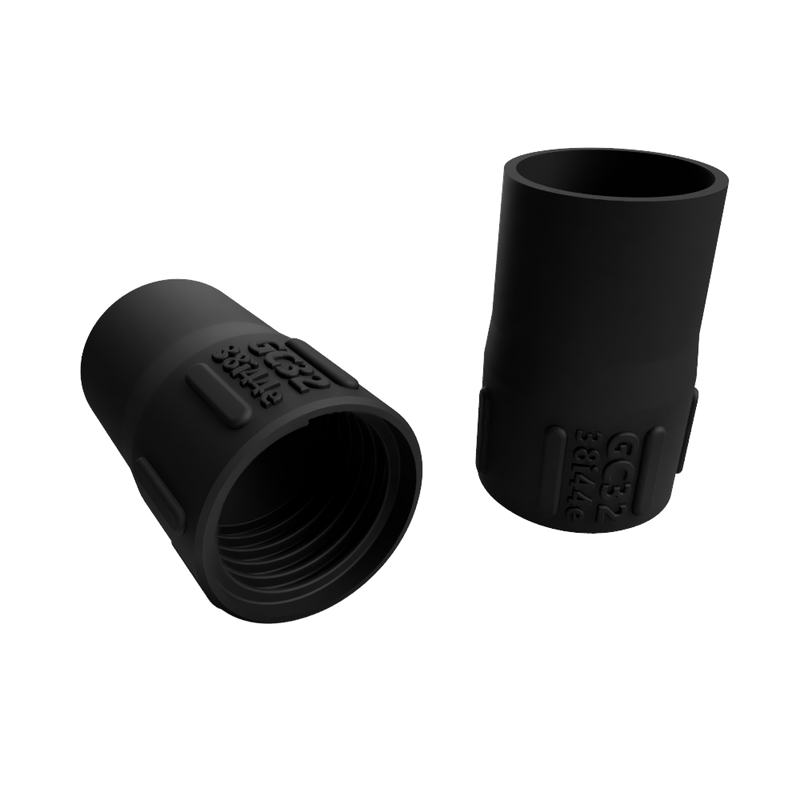

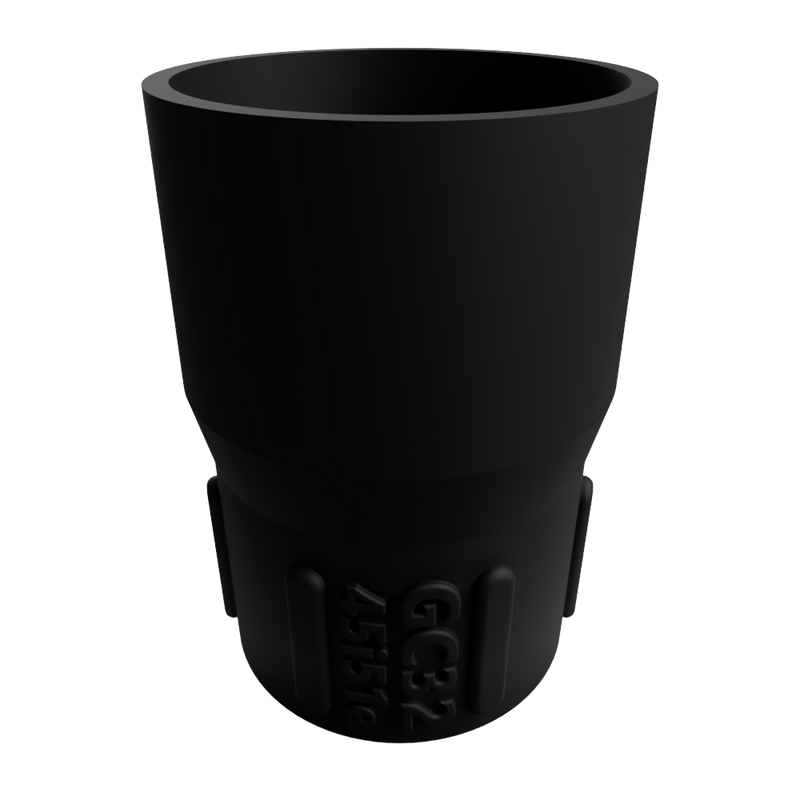

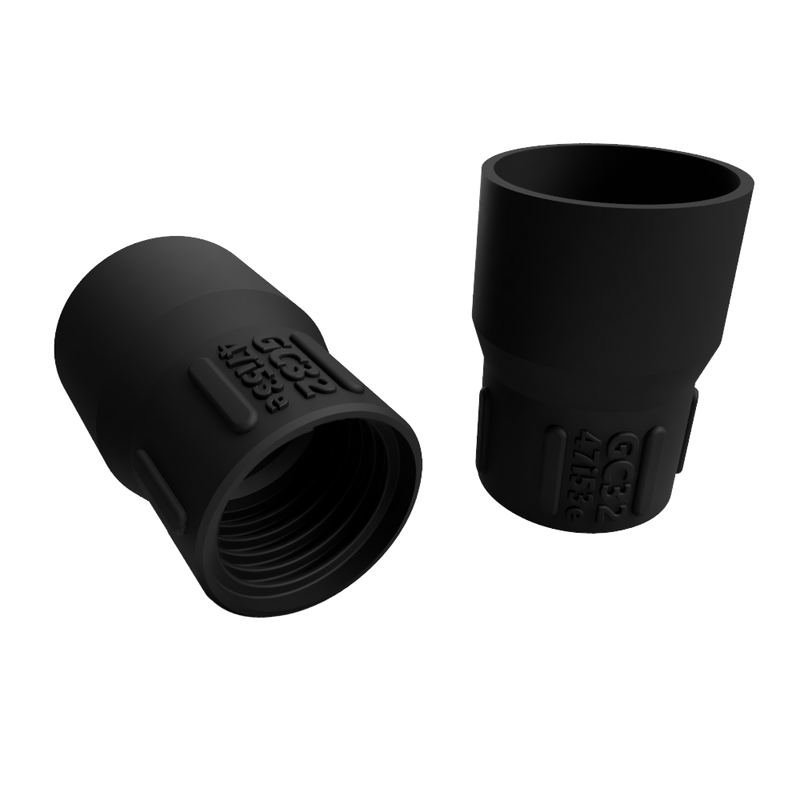

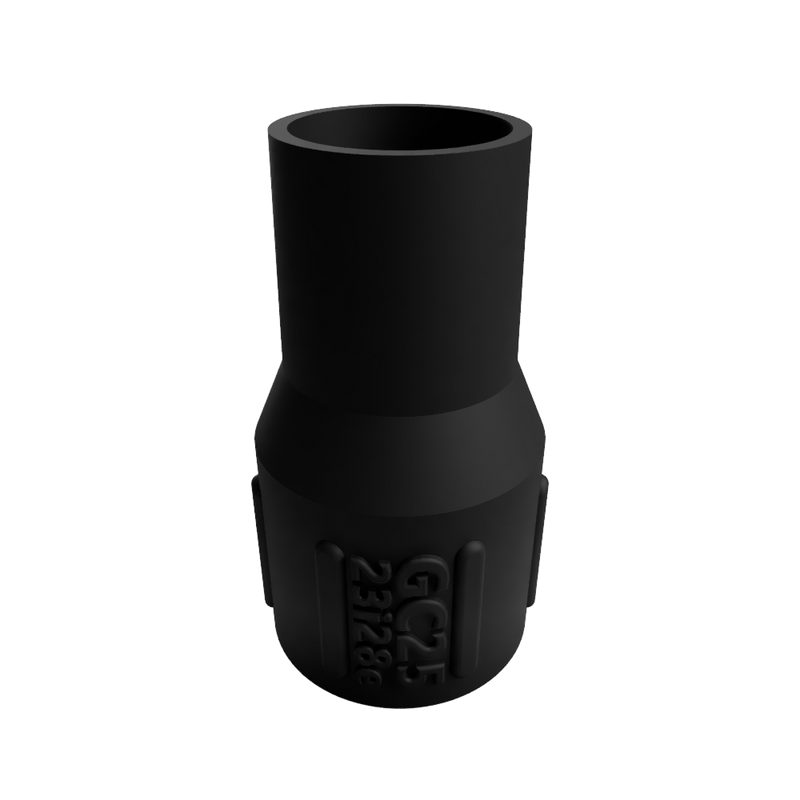

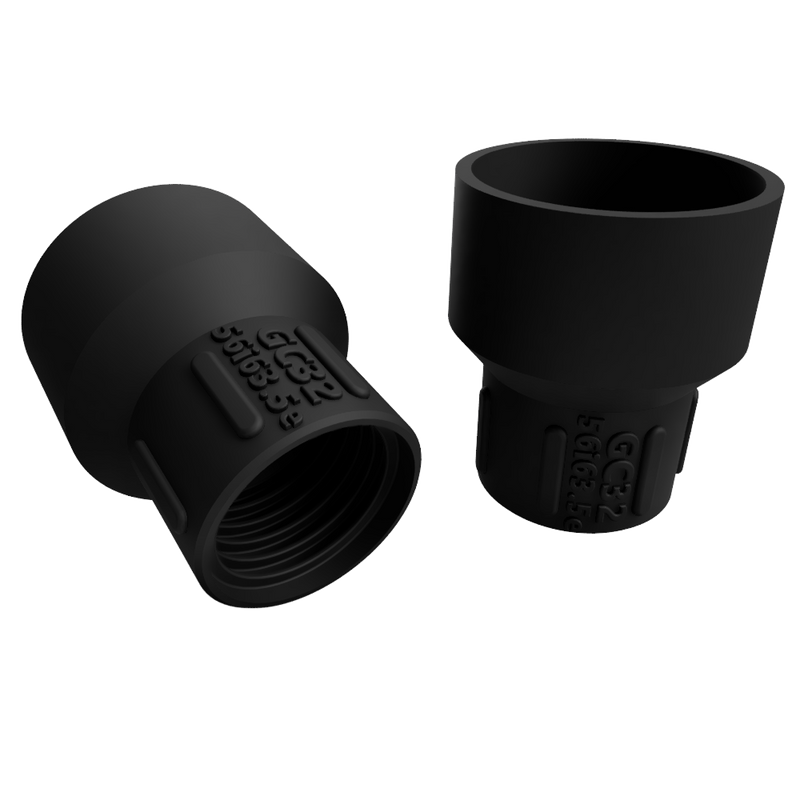

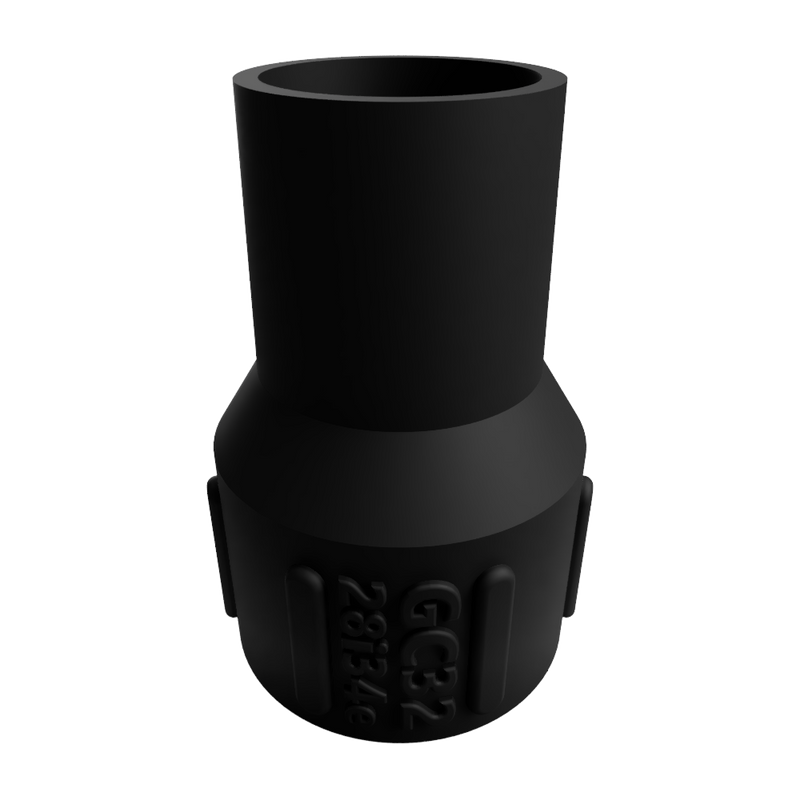

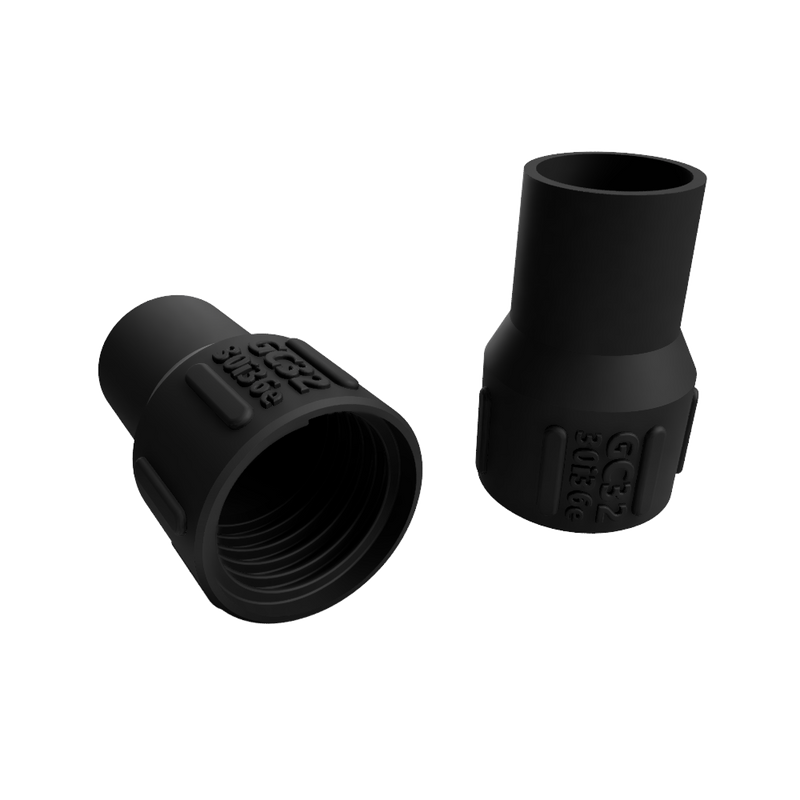

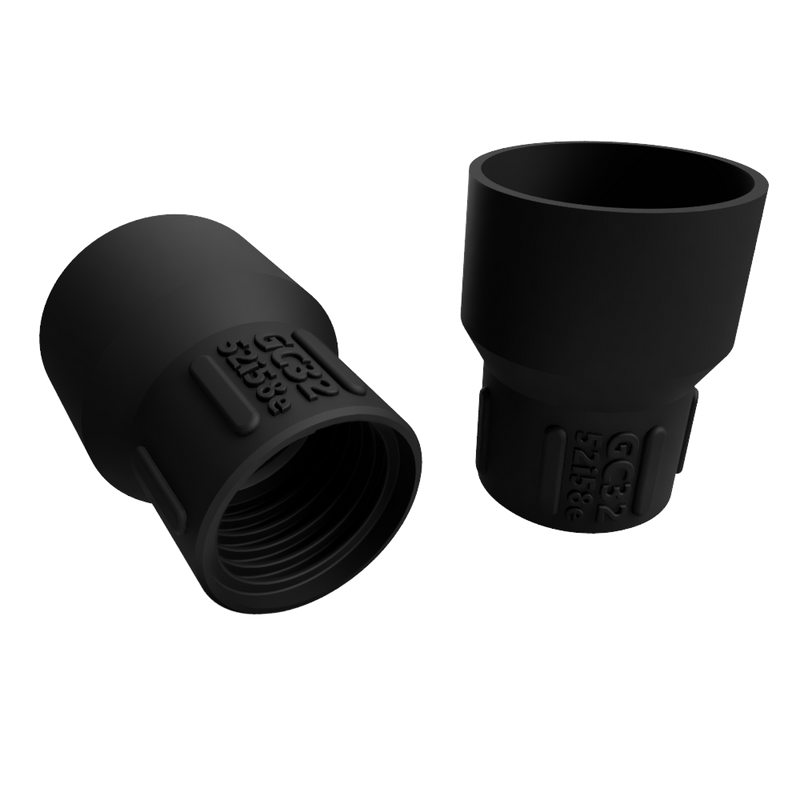

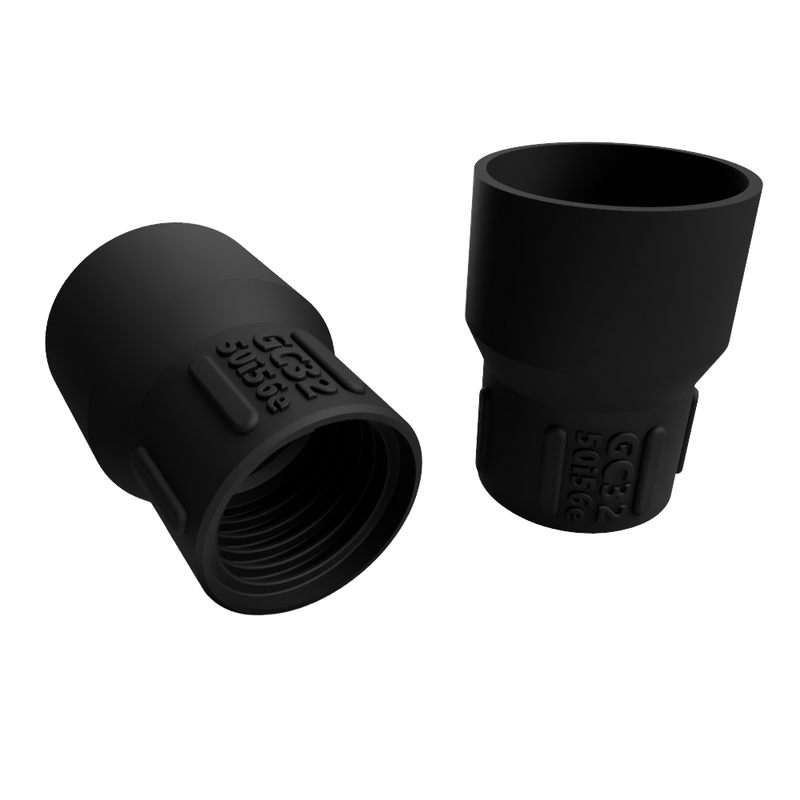

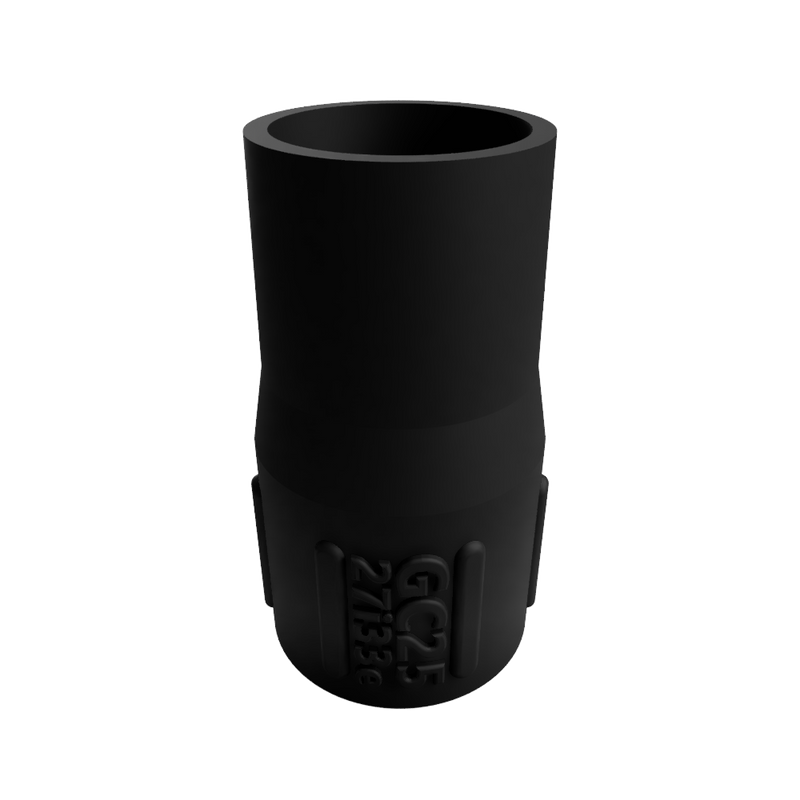

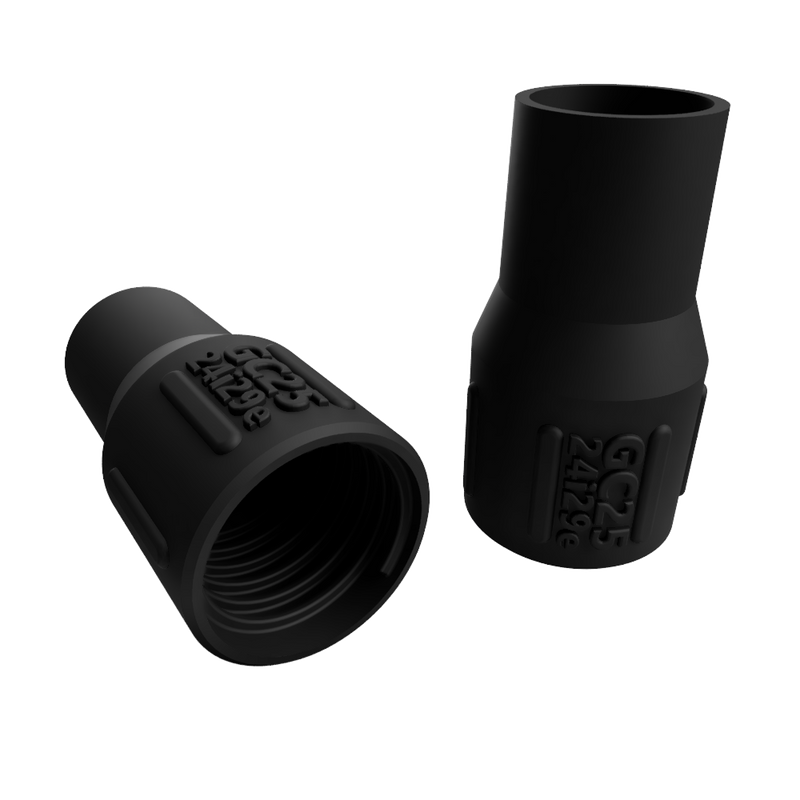

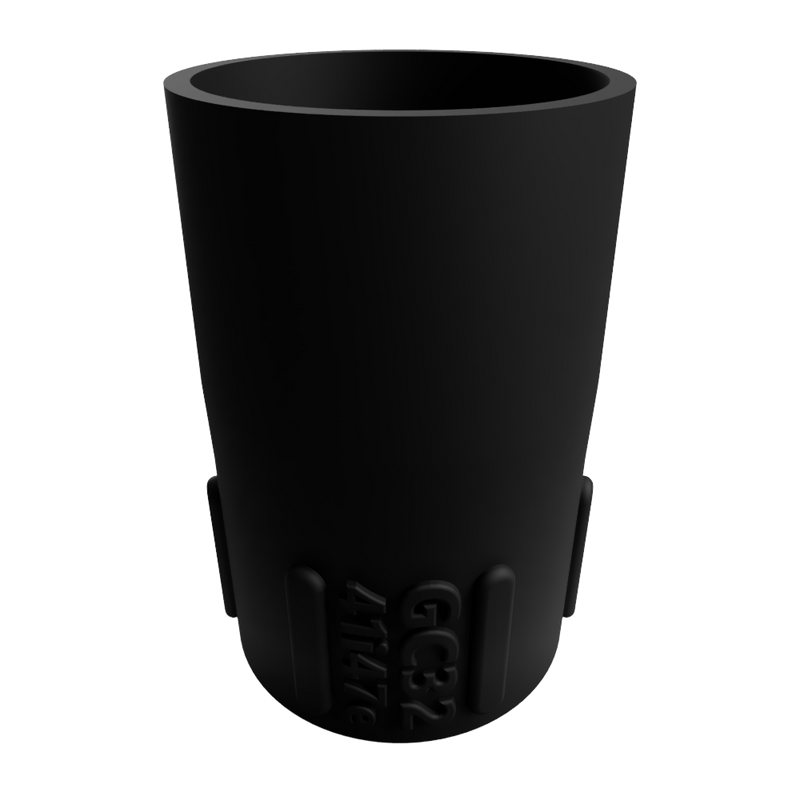

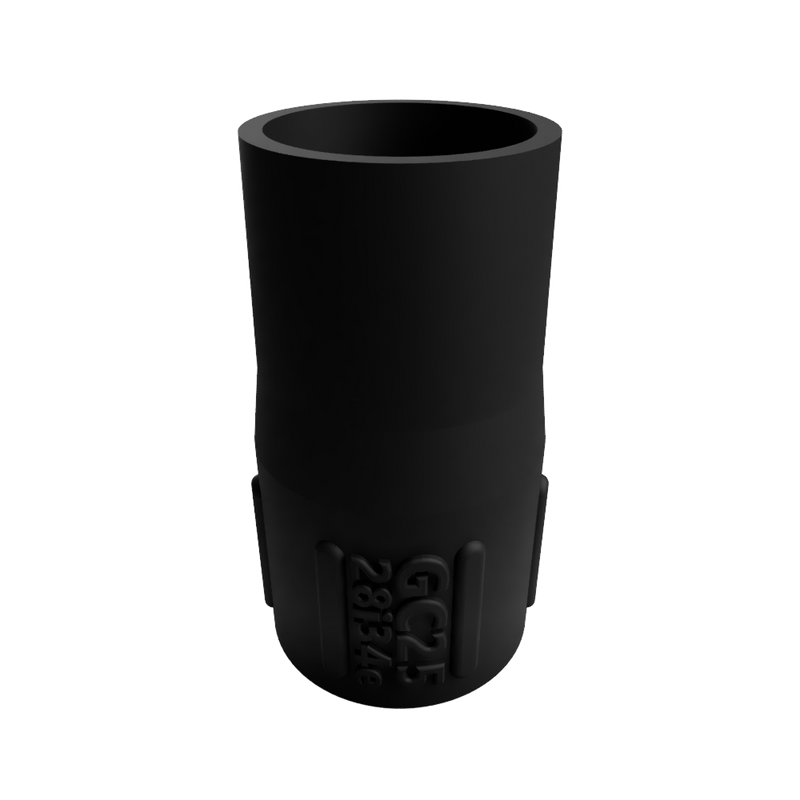

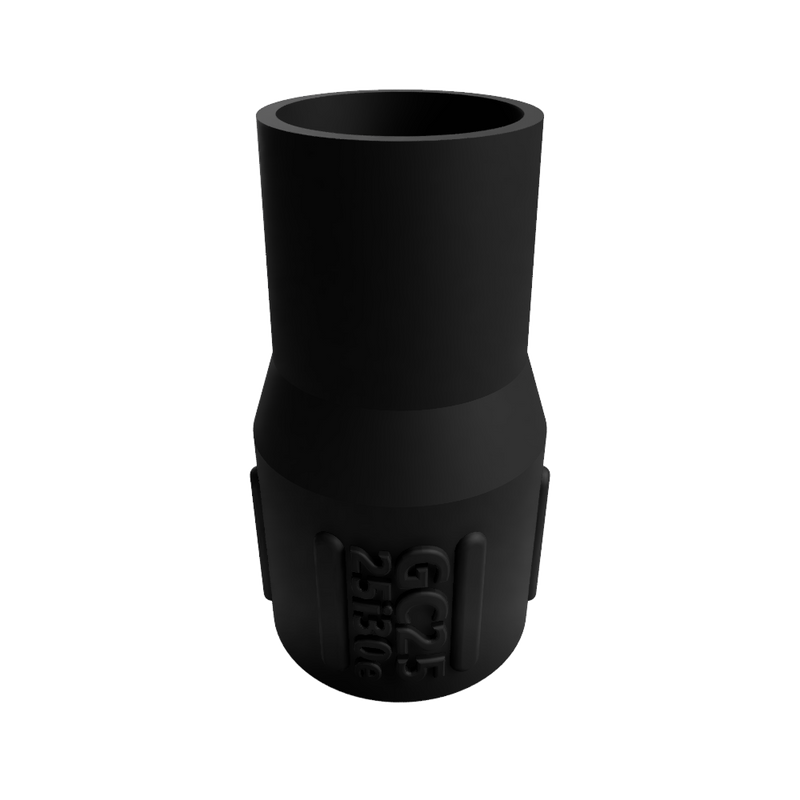

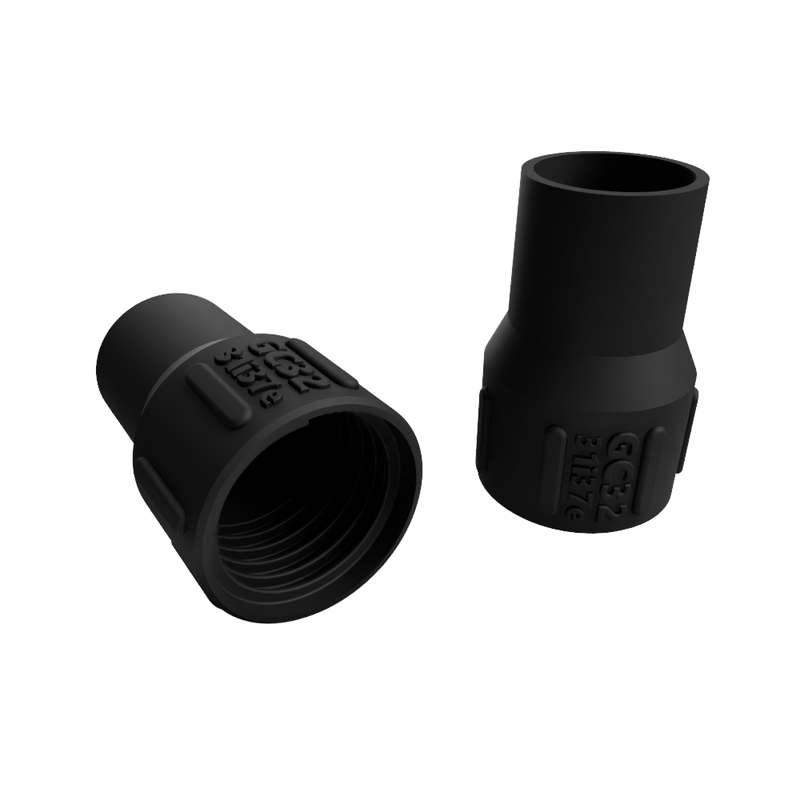

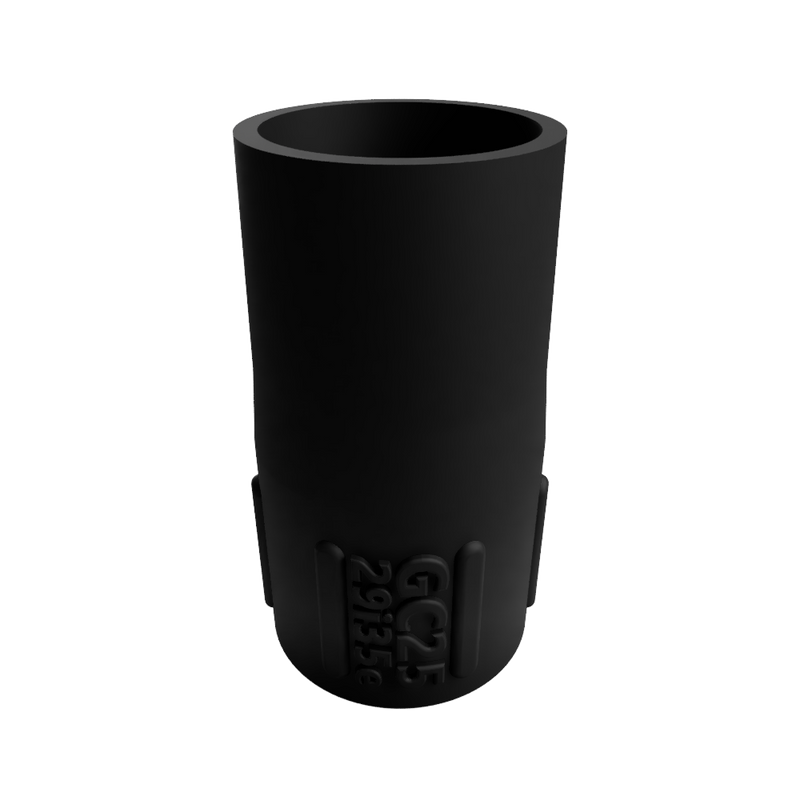

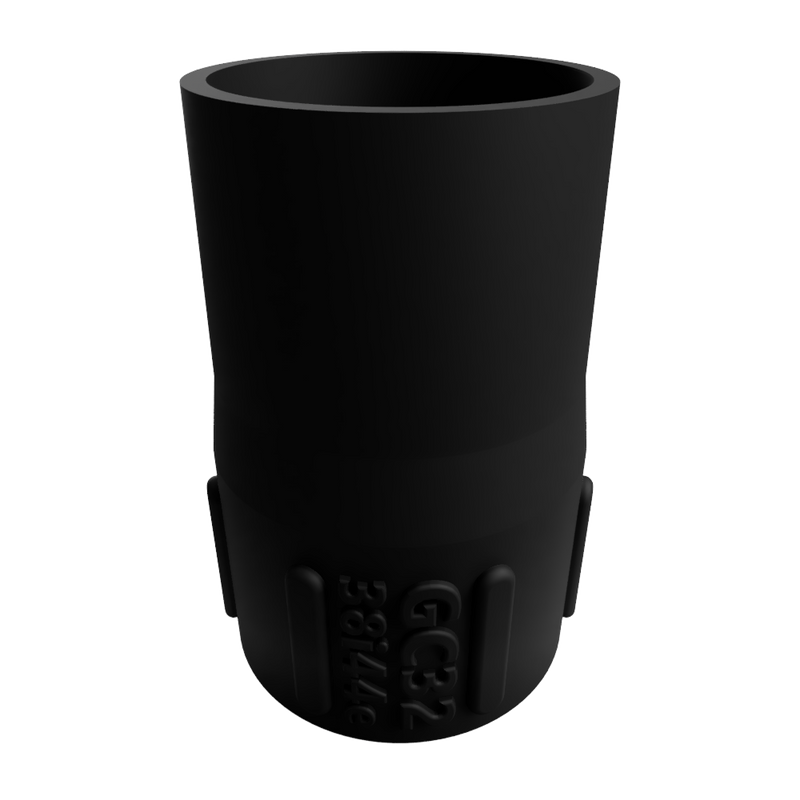

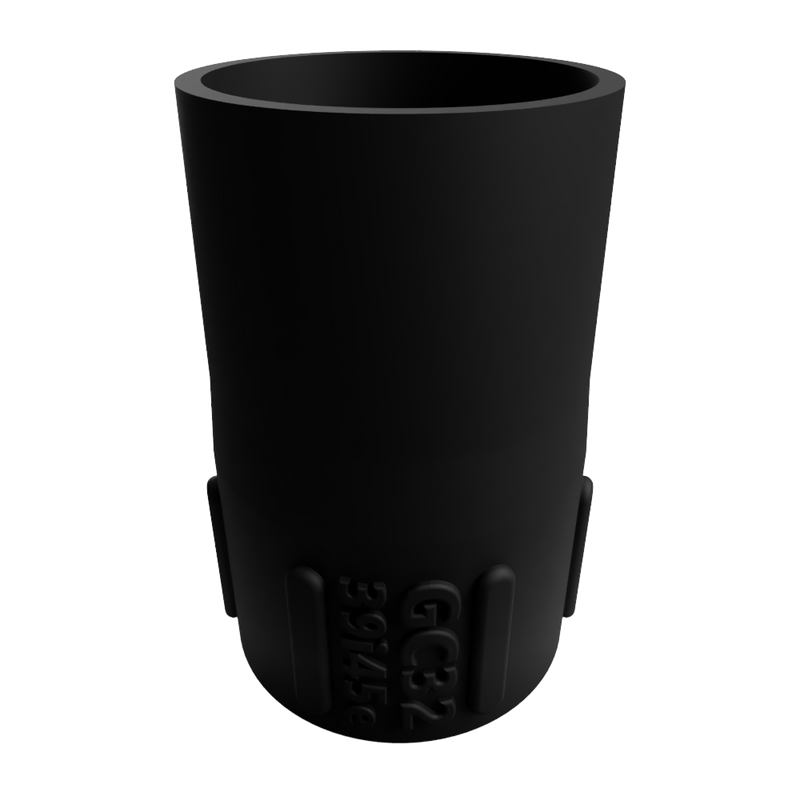

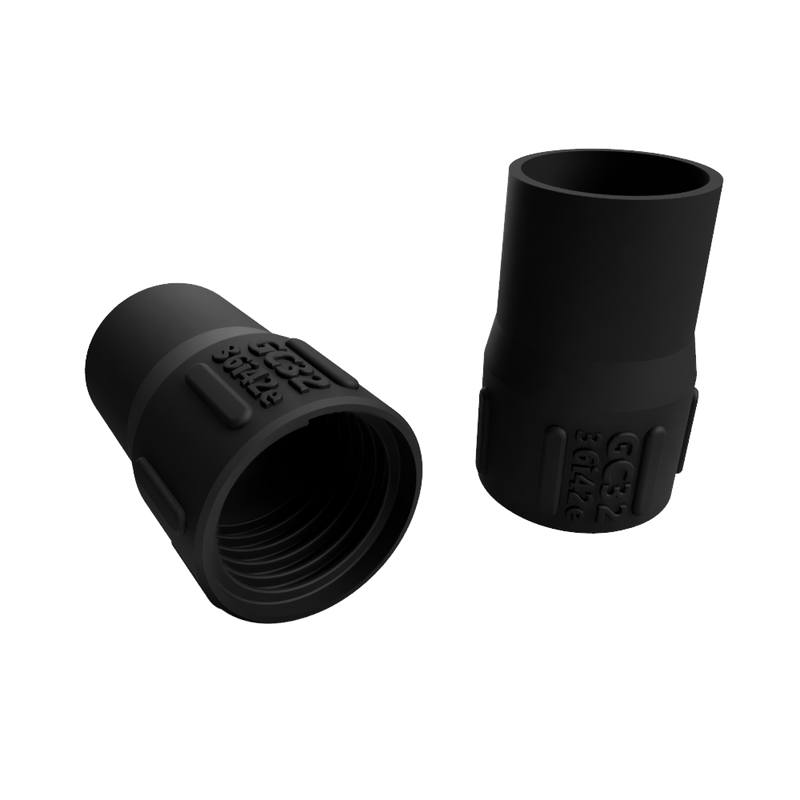

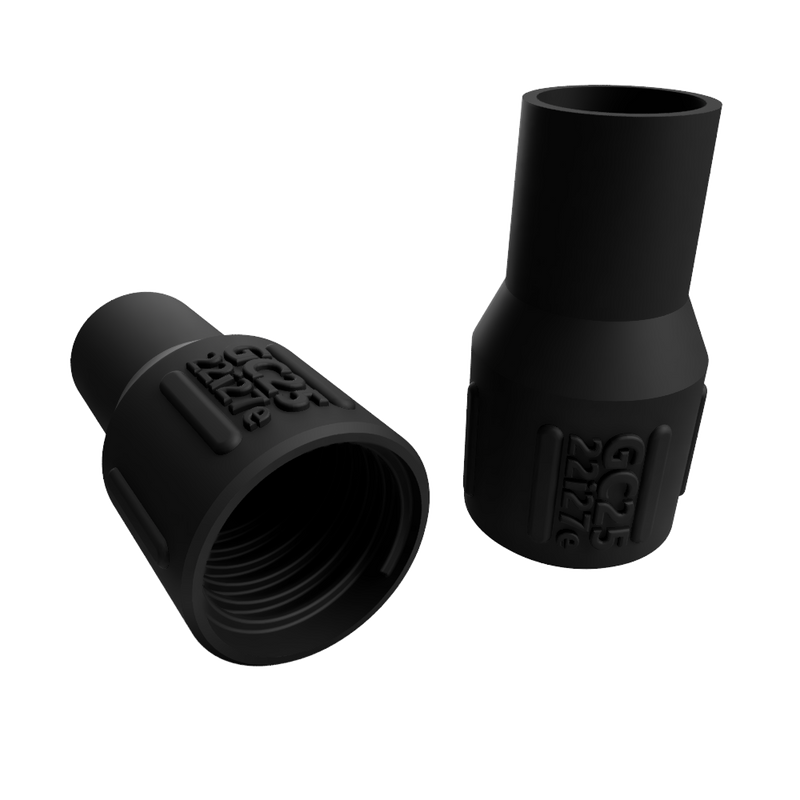

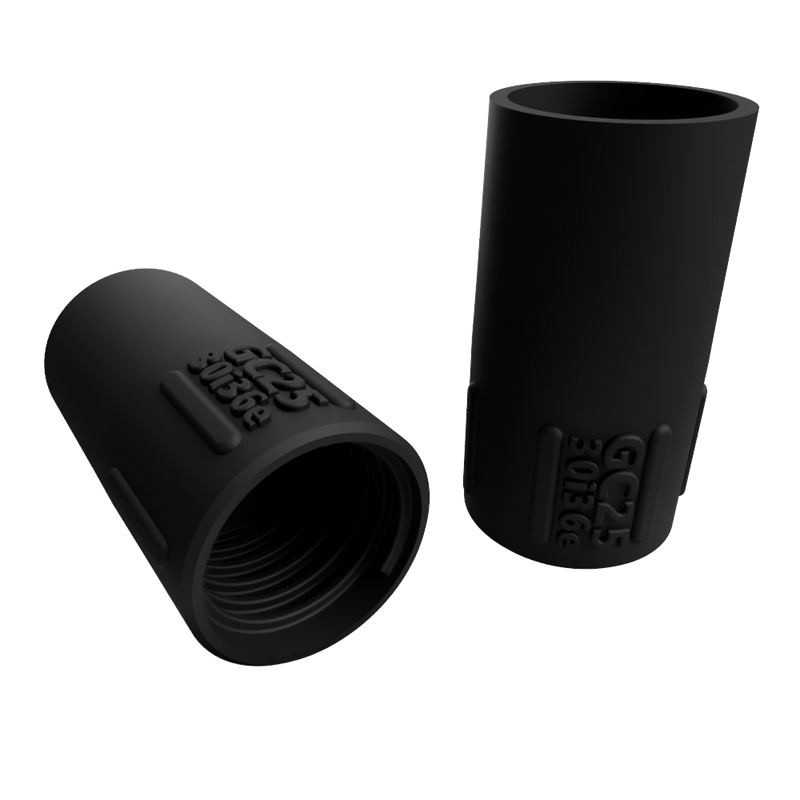

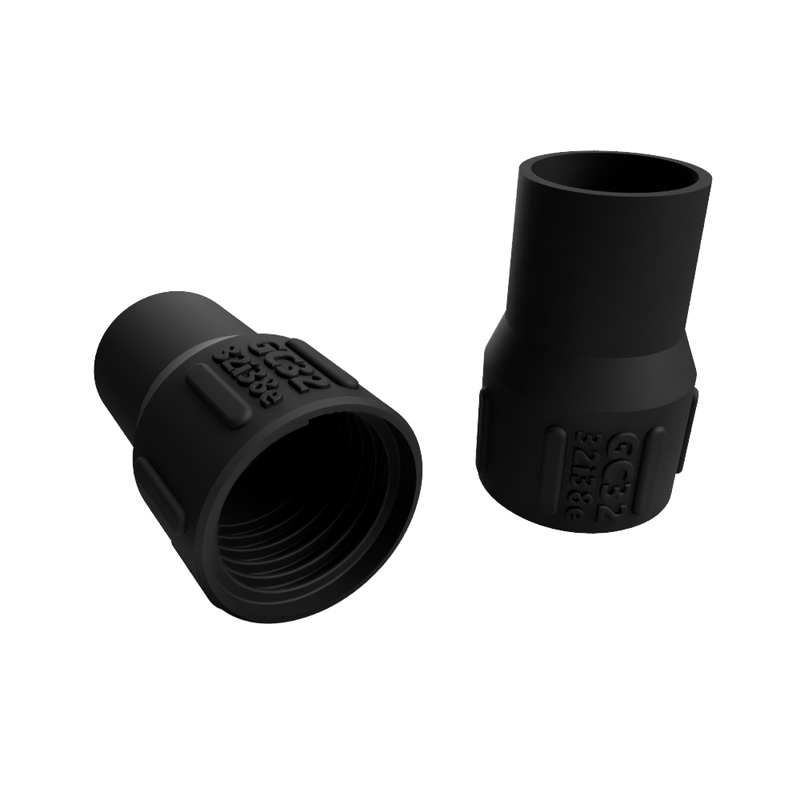

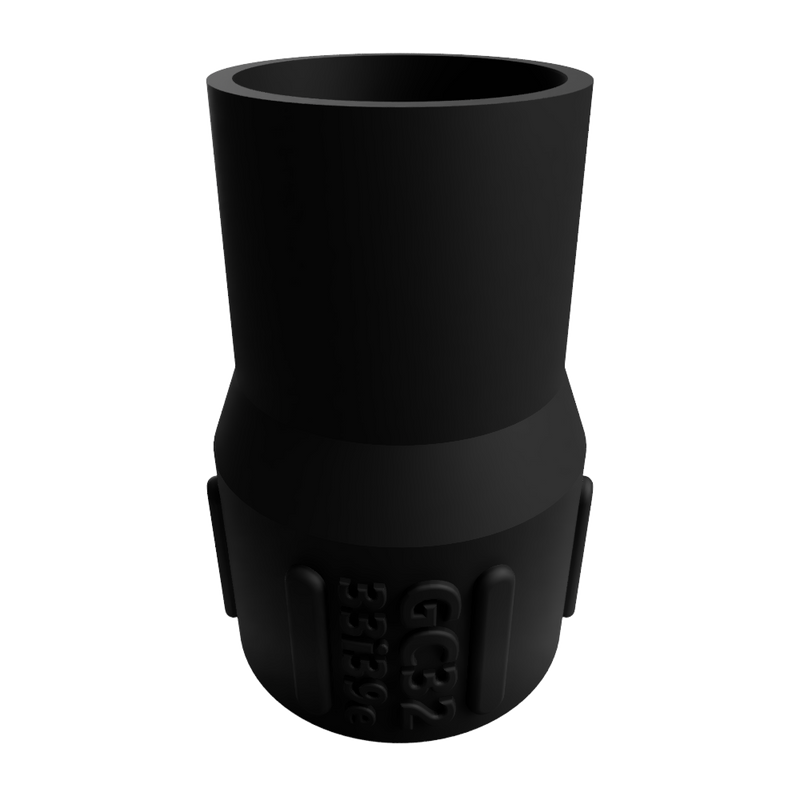

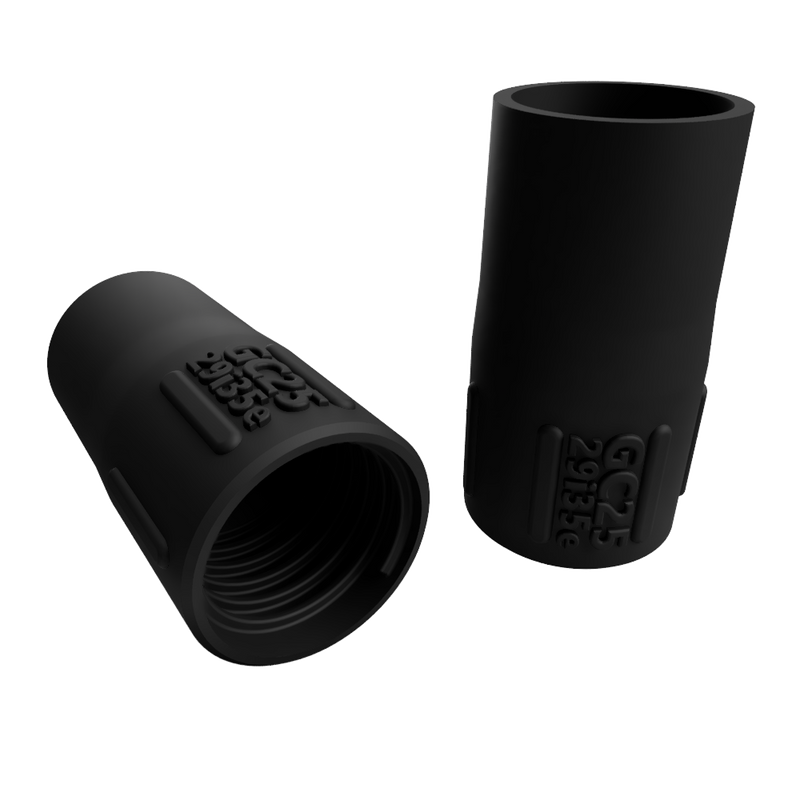

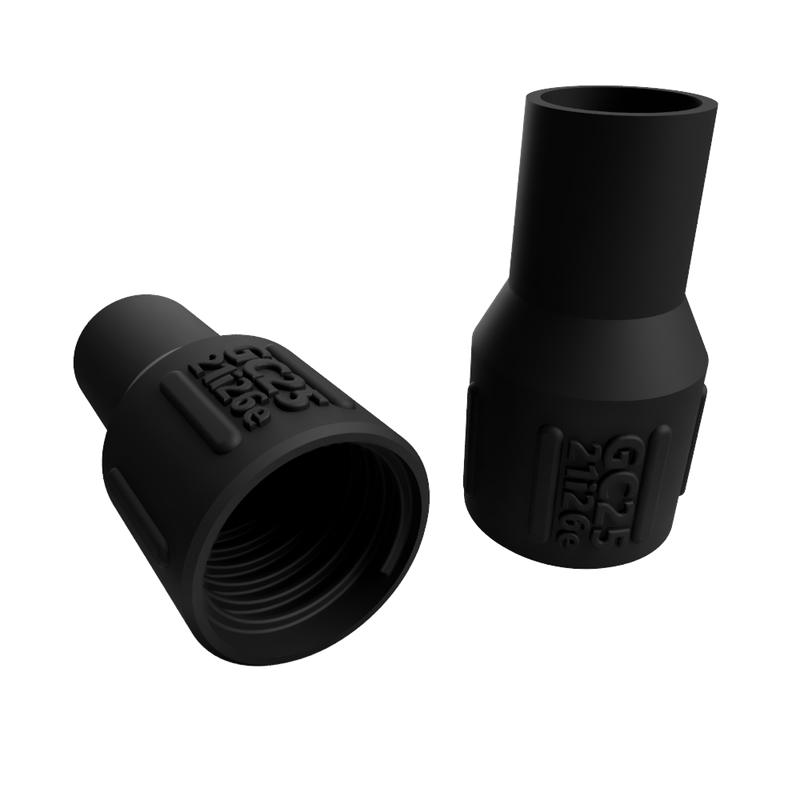

Der DUST COMMANDER GCx ist ein anpassbarer, 3D-gedruckter ESD-TPU-Schraubverbinder, der für die nahtlose Integration mit DUST-HESD-Antistatik-Vakuumschläuchen entwickelt wurde. Er ist in 37 Größen erhältlich und gewährleistet eine perfekte, luftdichte Passform sowohl für 25-mm- (HESD25) als auch für 32-mm- (HESD32) Schläuche, wodurch er sich ideal für Industrie- und Werkstattanwendungen eignet.
✅ Maßgeschneiderte Größen – 11 Größen für HESD25 und 26 Größen für HESD32, wodurch eine präzise Kompatibilität mit einer Vielzahl von Anschlüssen gewährleistet ist.
✅ ESD-sicheres Material – Hergestellt aus elektrisch leitfähigem TPU (Shore 92A, <10^6 Ohm), das eine statische Ableitung für den sicheren Einsatz in empfindlichen Umgebungen gewährleistet.
✅ 3D-FDM-gedruckt – Bietet Langlebigkeit, Flexibilität und Schlagfestigkeit für dauerhafte Leistung.
✅ Weiche Schraubmanschette – Bietet eine sichere, leckagefreie Verbindung zu DUST-HESD-Schläuchen.

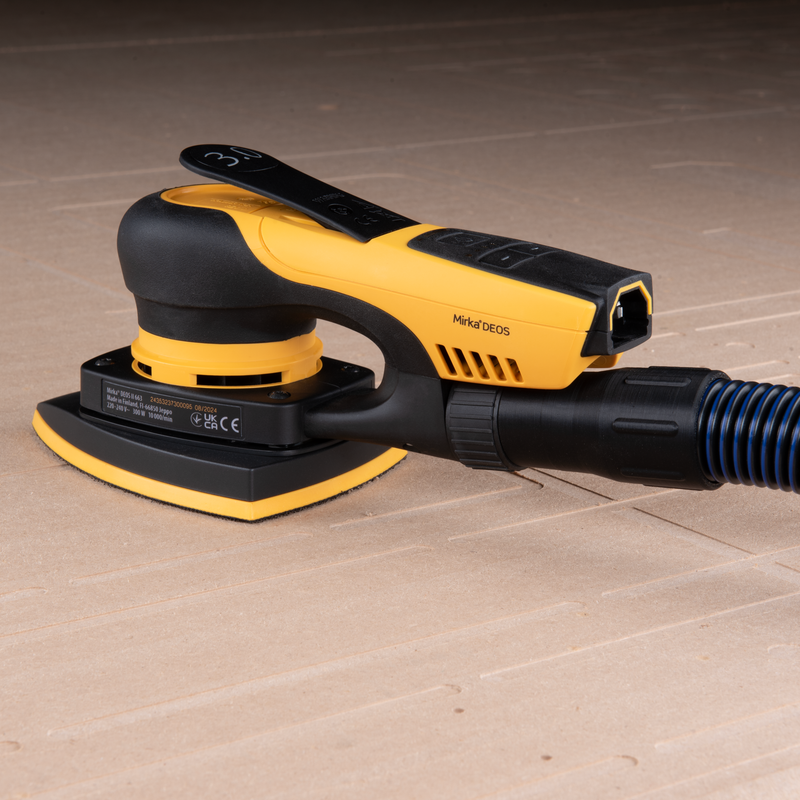

✅ Vielseitige Kompatibilität – Geeignet für Industriesauger, Textilmaschinen, Holzbearbeitungsmaschinen, Granulatförderer und Apparatebau.
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Material | Elektrisch leitfähiges TPU (Shore 92A) |
| Herstellungsverfahren | 3D-FDM-Druck |
| Oberflächenwiderstand | <10^6 Ohm (antistatisch) |
| Temperaturbereich | -20 °C bis +60 °C |
| Farbe | Schwarz |
| Kompatibilität | DUST-HESD25- und DUST-HESD32-Schläuche |
| Größensystem | GCXX-YYiZZe (Details siehe unten) |
So wählen Sie die richtige Referenz aus
Befolgen Sie diese Schritte, um den richtigen GCx-Stecker auszuwählen:
- Bestimmen Sie Ihr Schlauchmodell: HESD25 (25 mm) oder HESD32 (32 mm).
- Ermitteln Sie den erforderlichen Innen- (YY) und Außendurchmesser (ZZ) der Düse.
Verwenden Sie das Teilenummernformat: GCXX-YYiZZeXX: Nennschlauchdurchmesser (25 für HESD25, 32 für HESD32).YY: Innendurchmesser der Düse (in mm).ZZ: Außendurchmesser der Düse (in mm).
Beispiel:

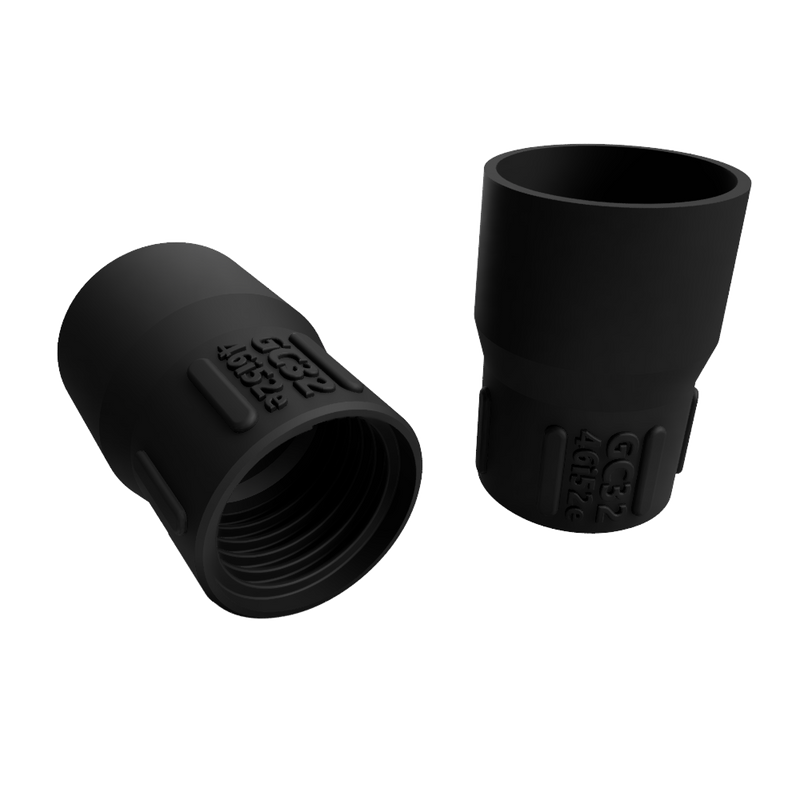

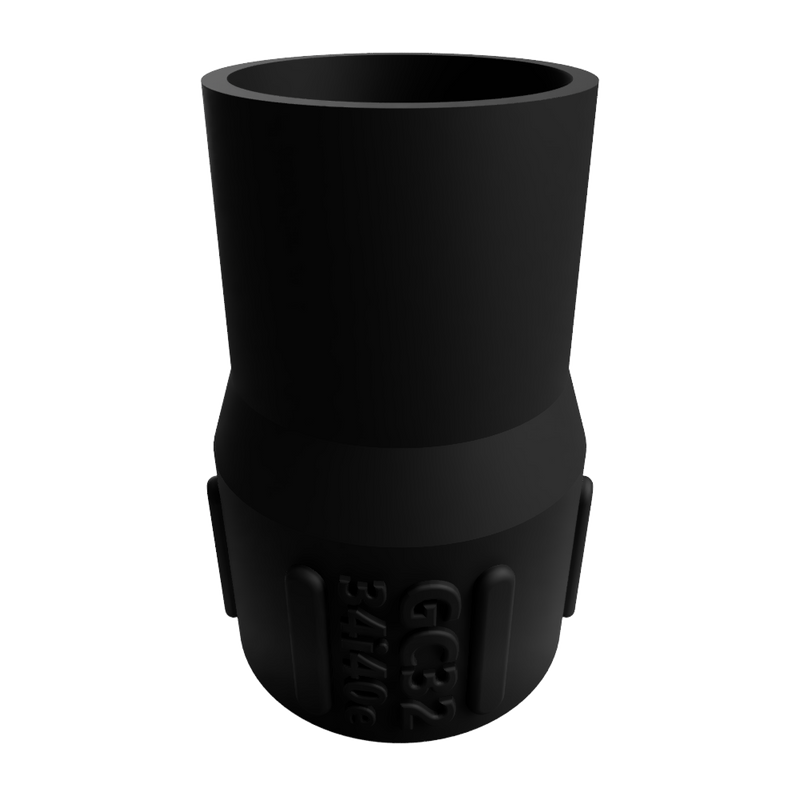

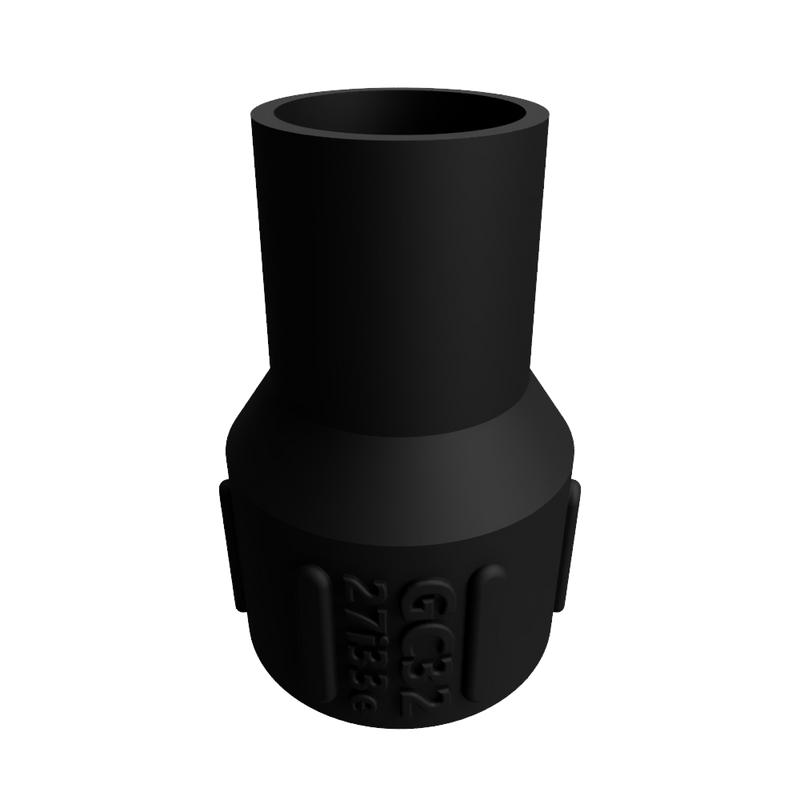

- GC32-34i40e = 32-mm-Schlauch (HESD32), 34 mm Innendurchmesser, 40 mm Außendurchmesser.

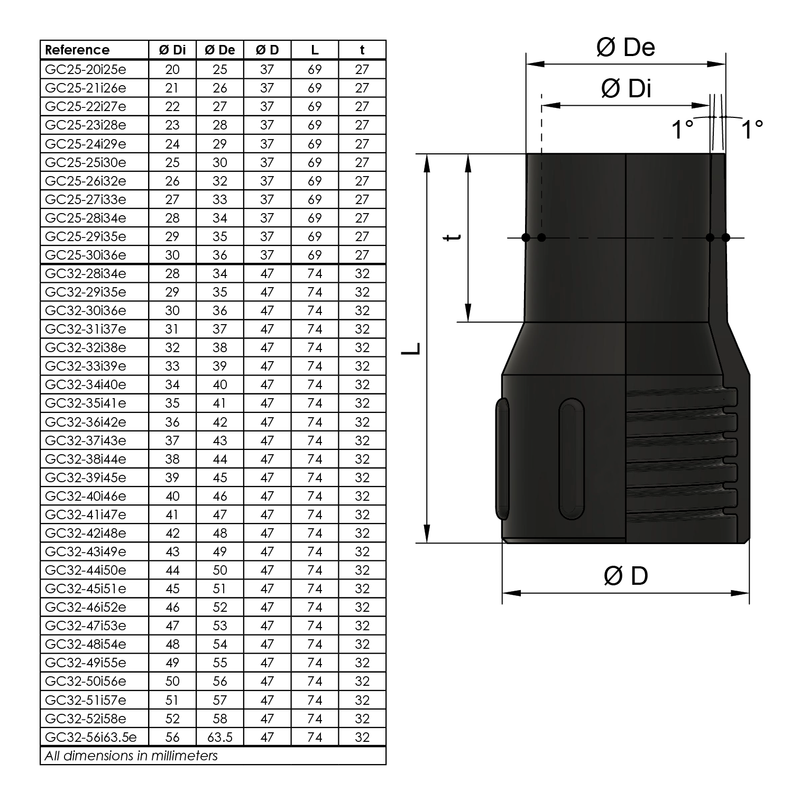

Hinweis: Wenn Sie anhand des Innendurchmessers des Endstücks auswählen, finden Sie den entsprechenden Außendurchmesser in der bereitgestellten Tabelle.
Anwendungen
- Industrielle Vakuumsysteme – Sichere Verbindung für die Staub- und Schmutzentfernung.

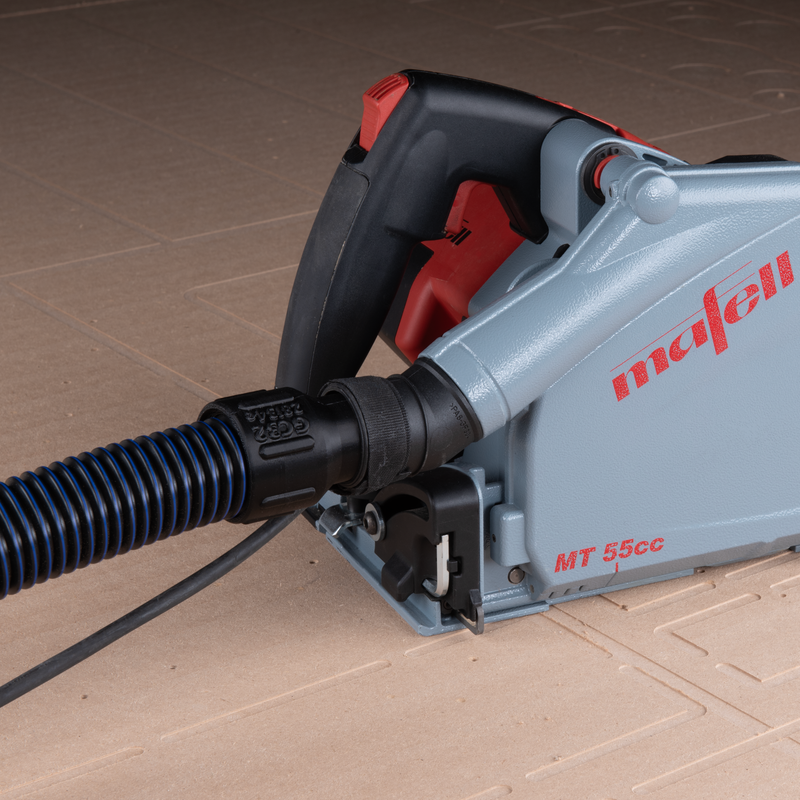

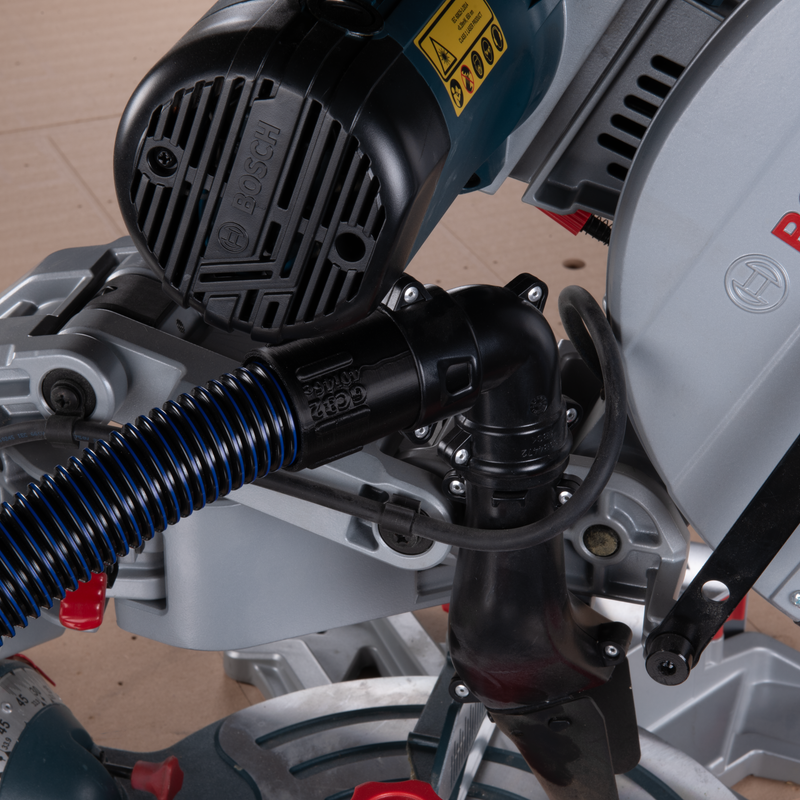

- Textil- und Holzbearbeitungsmaschinen – Zuverlässige Passform für die Materialhandhabung.
- Granulatförderer – Gewährleistet einen effizienten Materialfluss.
- Elektronikwerkstätten – ESD-Schutz für empfindliche Bauteile.
BITTE BEACHTEN SIE: Jeder Stecker wird einzeln verkauft. Der angezeigte Preis entspricht 1 Stecker/Düse. Die genauen Abmessungen entnehmen Sie bitte den Tabellen/Zeichnungen.
